آلة وضع علامة على علبة الكابلات

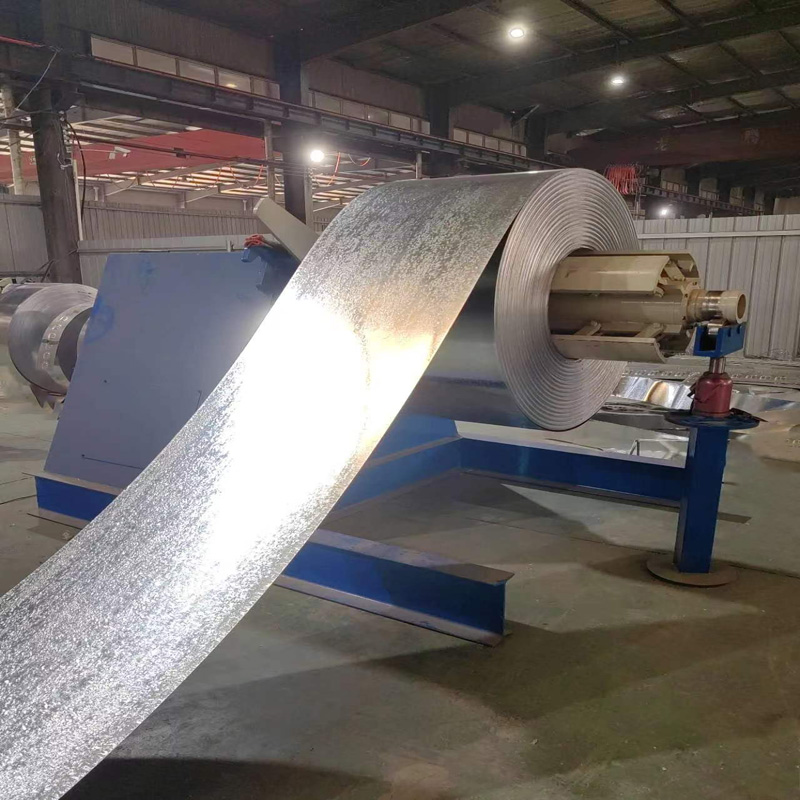

تم تصميم المعدات المذكورة أعلاه بعناية من قبل مصممي Zhike Qida. Hongshengda Equipment Co., Ltd.، وقد تم تحسينها عدة مرات لتحقيق هيكل مدمج، ومساحة صغيرة (بحد أدنى يصل إلى 3 أمتار × 40 مترًا)، وإنتاج سلس ودرجة عالية من الأتمتة. عالي (يحتاج إلى شخصين فقط للتشغيل)، ويمكن تغيير مواصفات المنتج (يمكن لعاملين إكماله في حوالي 30 دقيقة). يمكن لهذه المعدات إنتاج صفائح مسطحة مفردة أو مواد ملفوفة في حدود 0.5-2.0 مم.

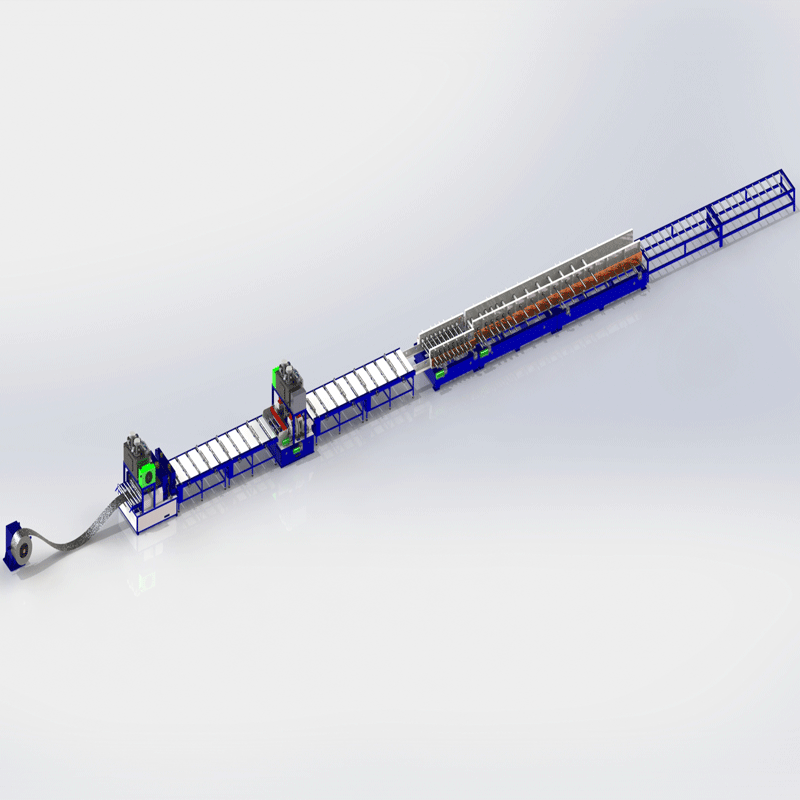

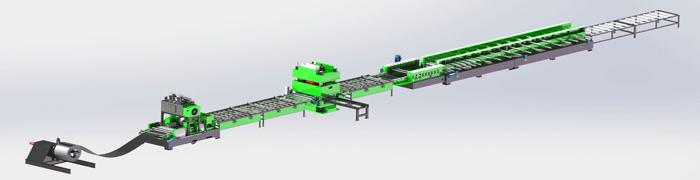

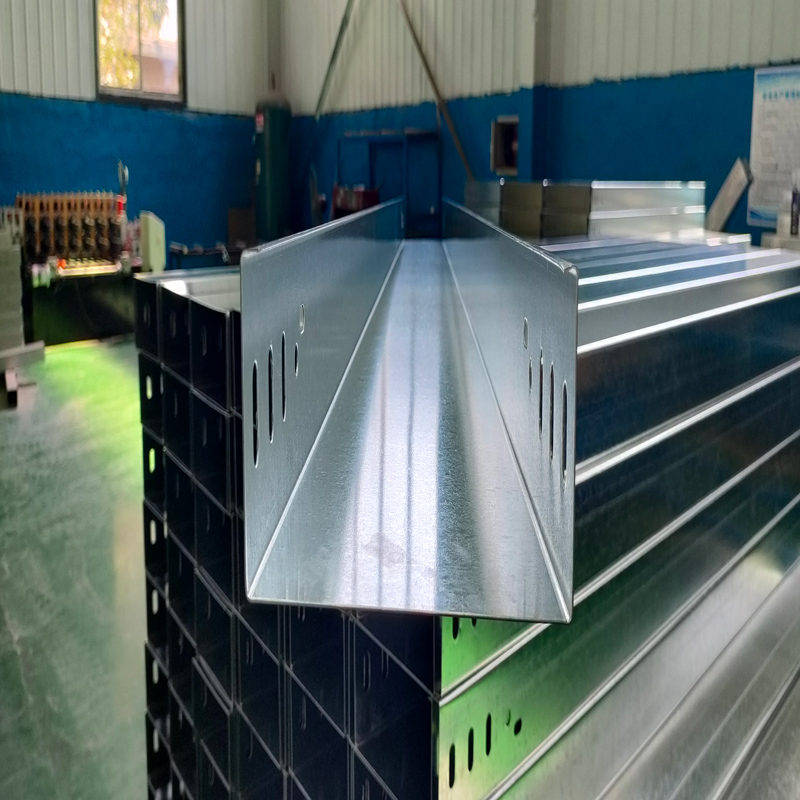

يمكن لخط الإنتاج هذا إنتاج حوامل كابلات بمواصفات مختلفة عن طريق تغيير القالب لإكمال التثقيب، وتشكيل اللف، وضبط الكمبيوتر. يمكن لمجموعة من الأسطوانات إكمال المواصفات المختلفة لمنتجات حوامل الكابلات. يمكنها أيضًا إنتاج مواد ملفوفة ومجموعة متنوعة من المواد المسطحة المفتوحة ذات العرض والأطوال المختلفة. ، ولها عداد.

تقوم الآلة الرئيسية لتشكيل اللف بتمرير الصفائح المختومة والمقطعة عبر 25 تمريرة من الأسطوانات وتدحرجها تدريجيًا إلى الجسر النهائي. إنه يتكون من محرك AC قابل لضبط السرعة، ومخفض السرعة، ودليل خطي متدحرج عالي الدقة، وصندوق نقل يسار ويمين، وآلية تعديل عرضية، ومجموعة بكرات. يمكن لمجموعة من الأسطوانات إكمال تشكيل الجسر بمواصفات مختلفة، ويمكن تغيير التنوع عن طريق ضبط موضع الأسطوانات اليسرى واليمنى. يعتمد السرير وصندوق النقل هياكل ملحومة ويتم تخفيف الضغط عليها؛ تعتمد التروس على أسطح ذات أسنان صلبة. يتم تصنيع هيكل الآلة الرئيسي باستخدام تقنية الحدادة بدقة أعلى.

تعتمد الأسطوانة هيكلًا مدمجًا، مع اختلاف صغير في السرعة ومقاومة التشكيل، وتآكل قليل على سطح اللوحة الفولاذية؛ يستخدم تصميم عملية الأسطوانة برامج مستوردة وتصميم كمبيوتر وتحليل FEA لضمان دقة شكل الأجزاء دون خدش الورقة. تم تصنيع الأسطوانات باستخدام GCr15 وآلة CNC بعد التبريد الشامل. يمكن أن تصل الصلابة إلى HRC58-62؛ تتميز بخصائص القوة العالية والصلابة العالية والدقة العالية وعمر الخدمة. أسطوانات التشكيل الستة الأخيرة تعتمد GR12.

المعايير الفنية
