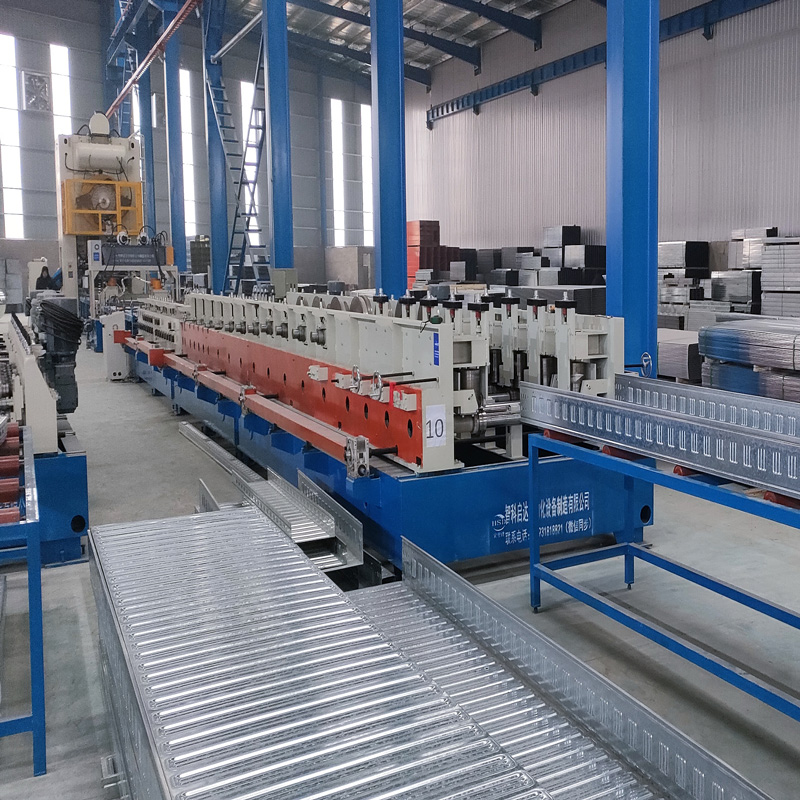

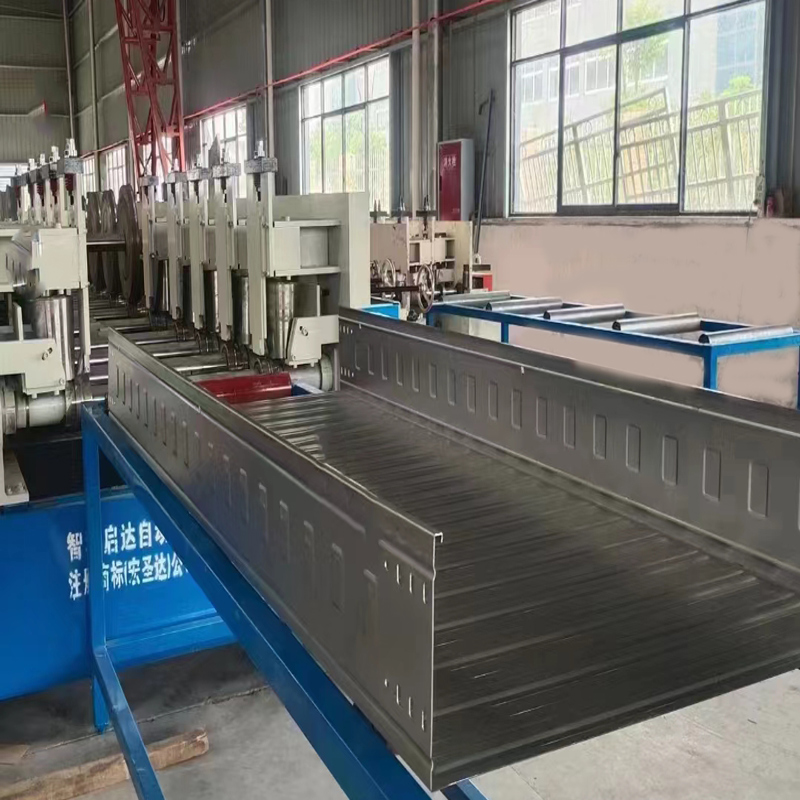

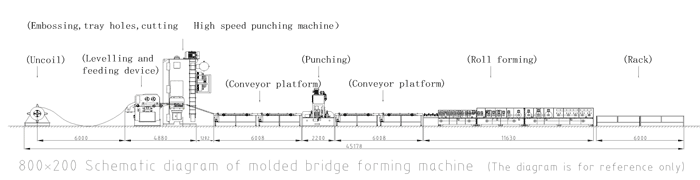

خط تشكيل لفة القاع الصلب

1

Uncoiler

1. توسيع النواة الهيدروليكية 4. صندوق التوزيع (التحكم في تحويل التردد، التشغيل البطيء والتوقف البطيء) 2. التفريغ الكهربائي 5. مجموعة هيدروليكية 3KW

3. قدرة التحمل 12  طن

2

وحدة تغذية التسوية المؤازرة

1 、  آلية إيجابية لرمز التغذية (برغي الرصاص الإيجابي والسلبي)

2、9 بكرات تصحيح، 4 لأعلى و5 لأسفل

3 、  4 بكرات تغذية، 2 لأعلى و2 لأسفل

4- التغذية المؤازرة

3

لكمة العملاقة الهوائية

1 、 لكمة جسرية تعمل بالهواء المضغوط

2.1 مجموعة من أدوات الطحن المدمجة، مصبوبة ميكانيكيًا

3- قالب منتفخ للضلع السفلي والجانبي

4 、 ثقب البليت

5. قطع

6- وسادة ممتصة للصدمات

7 - جهاز نقل القالب

4

قسم منصة عالية السرعة

1، منصة عالية السرعة 6 أمتار (1 تعمل بالطاقة، 1 غير مزودة بالطاقة)

2 、  التحكم في تحويل التردد

3، تعديل عرض المسمار الإيجابي والسلبي

   5

  اللكم الهيدروليكي

1 、  ثقب اتصال اللكم

2 、  ختم مشبك من سبعة أحرف

3 、  مجموعة من النظام الهيدروليكي 7.5KW+7.5KW

4 、  قالب التثقيب: التبديل الهوائي للكمات المفردة والمزدوجة

ختم

6

القسم B منصة عالية السرعة

1 、  منصة عالية السرعة 6 أمتار (1 تعمل بالطاقة، 1 غير مزودة بالطاقة)

2 、  التحكم في تحويل التردد

3، تعديل عرض المسمار الإيجابي والسلبي

7

لفة تشكيل الجزء

1 、  المغزل φ80mm، السطح مطلي بالكروم الصلب 5. دليل تغذية ممتد

2、35 صفًا من بكرات التشكيل (جانب واحد ومزدوج) 6. مجموعة واحدة من استقامة السطح المسطح بعد التشكيل

3 、  الآلة الرئيسية مقسمة إلى 3 أقسام 7. مادة اللفة: GCR15

4 、  ضلوع طويلة على الجانب 8. التغذية الكهربائية

8

رف التفريغ

1، 2 رفوف التفريغ السلبي

9

مجلس الوزراء السيطرة

1 、  يعتمد الخط بأكمله التحكم PLC وشاشة اللمس بين الإنسان والآلة لتحقيق التفاعل بين الإنسان والحاسوب.

2 、 تكوين الأجهزة: وحدة التحكم في تشغيل خزانة توزيع الطاقة ولوحة التشغيل اليدوية وجهاز التحكم عن بعد اللاسلكي بجوار الجهاز

3 、  وضع التشغيل: يدوي/تلقائي. في الحالة اليدوية، يمكن أن تعمل كآلة مستقلة لسهولة الصيانة؛ وفي الحالة التلقائية، يمكن أن تعمل عبر الخط بأكمله؛ وهي مجهزة بزر توقف للطوارئ، مما يسهل التعامل مع حالات الطوارئ ويضمن سلامة المعدات والمشغلين
