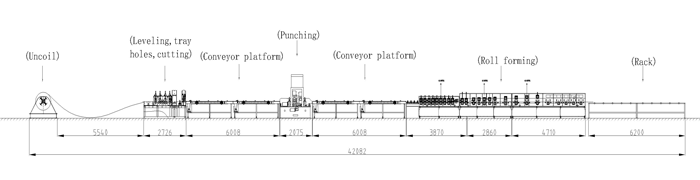

آلة تشكيل لفة معدنية مخصصة

1

Uncoiler

1. توسيع النواة الهيدروليكية 4. صندوق التوزيع (التحكم في تحويل التردد، التشغيل البطيء والتوقف البطيء) 2. التفريغ الكهربائي 5. مجموعة هيدروليكية 3KW

3. قدرة التحمل 8  طن

2

آلة التسوية والقطع

1. آلية ترميز التغذية (مسامير الرصاص الأمامية والخلفية) 4. تسوية 13 أسطوانة

2. النظام الهيدروليكي: مجموعة واحدة بقدرة 11KW ومجموعتين من الصمامات الكهربائية. 5. محرك بقدرة 7.5KW

3. القطع الهيدروليكي 6. تخريم البليت (اختياري)

3

قسم منصة عالية السرعة

1. 1 منصة عالية السرعة 3. تعديل عرض قضبان المسمار الأمامية والخلفية

2. التحكم في تحويل التردد

4

ماكينة التخريم

1. 3 مجموعات من المحركات 4. صندوق التوزيع

2. النظام الهيدروليكي 5. تحويل القالب الهوائي بين الصفوف المفردة والمزدوجة

3. اسطوانة الزيت اسطوانة الهندسة الثقيلة 6. الكتابة (علامة تجارية) (اختياري)

5

القسم B منصة عالية السرعة

1. 2 منصات عالية السرعة 3. تعديل عرض المسمار الأمامي والخلفي

2. التحكم في تحويل التردد

6

لفة تشكيل الجزء

1. المغزل φ70mm، السطح مطلي بالكروم الصلب 5. دليل التغذية الممتد

2. 25 صفًا من بكرات التشكيل 6. مجموعة واحدة من استقامة السطح المستوي بعد التشكيل

3. الآلة الرئيسية مقسمة إلى 3 أقسام. 7. مادة اللفة: GCR15

4. التعزيز الجانبي + السفلي. 8. التغذية الكهربائية

7

رف التفريغ

1، 2 رفوف التفريغ السلبي

8

مجلس الوزراء السيطرة

1. الخط بأكمله يعتمد التحكم PLC وشاشة اللمس بين الإنسان والآلة لتحقيق التفاعل بين الإنسان والحاسوب.

2. تكوين الأجهزة: وحدة التحكم في تشغيل خزانة توزيع الطاقة، ولوحة التشغيل اليدوية وجهاز التحكم عن بعد اللاسلكي بجوار الجهاز

3. وضع التشغيل: يدوي/تلقائي. في الحالة اليدوية، يمكن أن تعمل كآلة مستقلة لسهولة الصيانة؛ وفي الحالة التلقائية، يمكن أن تعمل عبر الخط بأكمله؛ وهي مجهزة بزر توقف للطوارئ، مما يسهل التعامل مع حالات الطوارئ ويضمن سلامة المعدات والمشغلين
