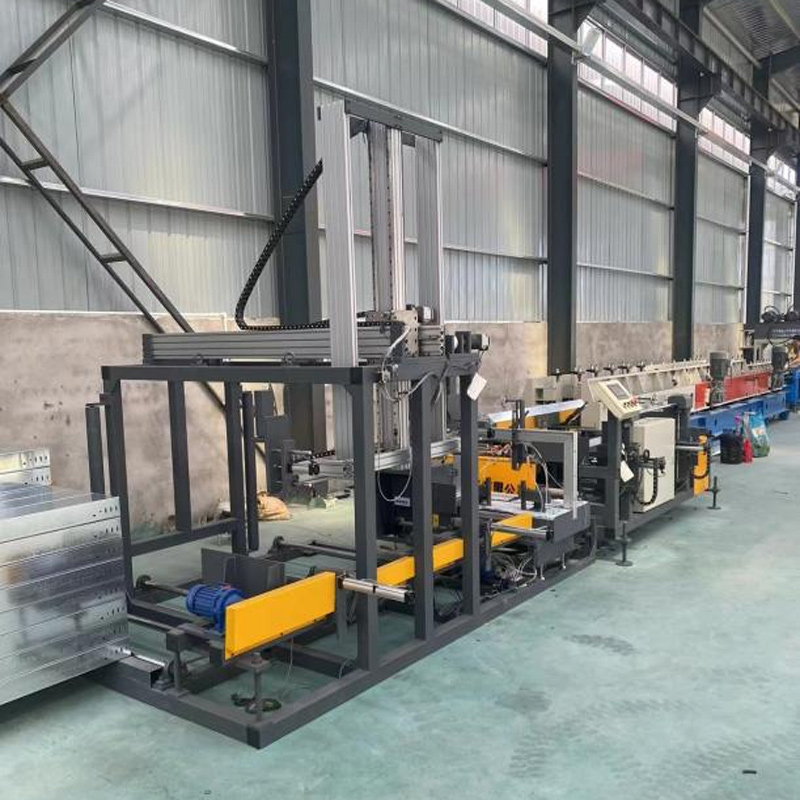

آلة بالات أوتوماتيكية لعلبة الكابلات
1. تحسين كفاءة الإنتاج: تعتمد آلة البالات الأوتوماتيكية نظام تشغيل آلي، والذي يمكنه إكمال عملية البالات بشكل مستمر، مما يزيد من سرعة الإنتاج بشكل كبير. بالمقارنة مع التغليف اليدوي، فهو أكثر كفاءة ويساعد على تقصير دورة الإنتاج.
2. توفير تكاليف العمالة: يمكن لآلة البالات الأوتوماتيكية أن تحل محل العديد من العمال اليدويين لعمليات التعبئة والتغليف ، مما يقلل من استثمار الشركة في الموارد البشرية ويقلل من تكاليف العمالة.
المكونات والمعلمات الرئيسية
وصف الاسم
الجسم الرئيسي للإطار ملحوم من أنابيب مربعة مقاس 80 × 80 × 3
جميع أحزمة النقل مصنوعة من سيور ناقلة سميكة مضادة للانزلاق
يتم قطع لوحة رافعة Q235 بالليزر ومعالجتها
يتم تشغيل مصعد تحويل المواد عن طريق الرفع الهوائي
أعمدة القيادة كلها مصنوعة من الفولاذ 45#، والسطح مطلي بمادة Luo.
تعتمد الشرائح المنزلقة على قضبان مربعة دقيقة
المسمار 2525 الكرة اللولبية
رفع محرك سيرفو
المكبس الساخن الذائب
وصف الاسم
مصدر الطاقة، الطاقة 220 فولت/50 هرتز، 500 وات
سرعة التعبئة .51.5 ثانية/خط
سمك الحزام المطبق (0.45-1.0) ملم*العرض (9-15) ملم
الميزات: لا تفقد الشريط أبدًا، والكشف الإلكتروني
عرض CNC، عملية بسيطة
تعتمد معايير الملحقات على مدينة ميلانو بألمانيا
جزء الجر
وصف الاسم
الجسم الرئيسي للإطار ملحوم من أنابيب مربعة مقاس 80 × 80 × 3
محرك سيرفو متنقل للطاقة مع مخفض وناقل حركة وترس
الشريحة مصنوعة من الفولاذ 45#، مع معالجة حرارية عالية التردد وطلاء Luo على السطح. يحتوي على مقعد سميك من الألومنيوم ومجهز بمنزلق ممتد.
يعتمد التثبيت أسطوانة نموذج TN لمنع الدوران
جزء البليت
وصف الاسم
الجسم الرئيسي للإطار ملحوم من أنابيب مربعة مقاس 80 × 80 × 3
يتكون الجسم الرئيسي للروبوت من مقاطع ألومنيوم سميكة شديدة التحمل.
يعتمد المناول شكل الشوكة أولاً ثم الضغط لضمان ثبات الإمساك وثبات الحركة.
إن أسطوانة تحريك البليت مصنوعة من الفولاذ 45#، السطح مطلي، الصلبة φ45mm
المسطرة الدوارة: لضمان تربيع كل كومة من العارضة وعدم خدش العارضة عند التحرك، يتم اختيار مسطرة مستديرة وتجهيزها بمحمل دوار في الداخل.
⑤خزانة الكهرباء
الاسم الكمية العلامة التجارية الموديل
التحكم في العرض plc 1
توسعة Plc 2 للتحكم في العرض
1 شاشة عرض تعمل باللمس للتحكم
مفتاح القرب عدة NPN، 24VDC، مفتوح عادة
مفتاح كهروضوئي متعدد NPN، 24VDC، مفتوح عادة
كهرباء جهد منخفض 1 شينت
محرك سيرفو 4 هيتشوان 0.75 كيلو وات
تستخدم معظم محركات المعدات محركات مؤازرة لجعل المعدات أسرع وأكثر مرونة.

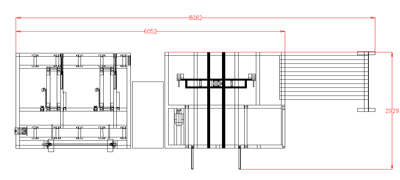

يبلغ طول الجهاز حوالي 6 أمتار، وطول التراص 2 متر، والطول الإجمالي حوالي 8 أمتار.
العرض حوالي 2.9 متر
